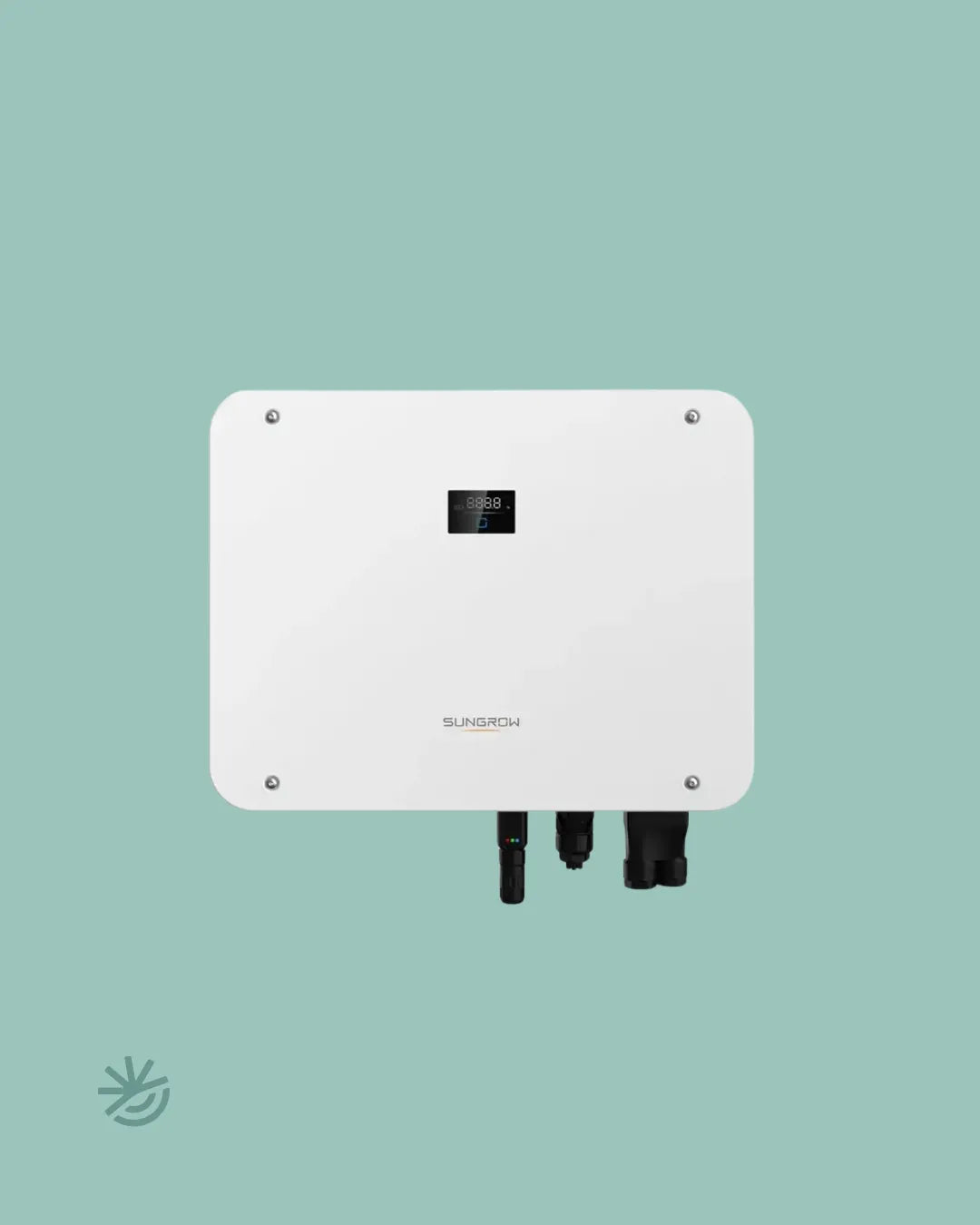

Sungrow SH20T-V11 Hybrid-Wechselrichter 20 kW

Der Sungrow SH20T-V11 (AFCI) ist ein dreiphasiger Hybrid-Wechselrichter mit 20 kW Nennleistung, drei MPP-Trackern und bis zu 40.000 W PV-Eingangsleistung. Er erreicht 98,1 Prozent maximalen Wirkungsgrad, schaltet in unter 10 ms auf dreiphasigen Ersatzstrom mit bis zu 63 A um und arbeitet mit den Hochvoltspeichern Sungrow SBR und SBH zusammen.

Der Sungrow SH20T-V11 (AFCI) ist ein dreiphasiger Hybrid-Wechselrichter mit 20 kW Nennleistung, der für größere Photovoltaikanlagen entwickelt wurde. Die Hersteller-Artikelnummer lautet ASH00145. Er richtet sich an Eigenheime mit hohem Verbrauch und an kleinere Gewerbeobjekte, die Solarstrom, Speicher und Ersatzstrom in einem Gerät bündeln wollen.

Drei MPP-Tracker nehmen insgesamt fünf Strings auf, zwei Tracker führen je 32 A und der dritte 16 A, in Summe also 80 A bei einem maximalen Kurzschlussstrom von 100 A. Die maximale PV-Eingangsleistung beträgt 40.000 W, die maximale Eingangsspannung 1.000 V, der MPP-Bereich reicht von 150 bis 950 V. Der maximale Wirkungsgrad liegt bei 98,1 Prozent, der europäische bei 97,6 Prozent. Damit bietet das Gerät auch für anspruchsvolle Anlagen mit leistungsstarken Modulen ausreichend Reserve.

Der Backup-Anschluss ist für bis zu 63 A ausgelegt, die Umschaltung in den Ersatzstrombetrieb erfolgt dreiphasig in weniger als 10 Millisekunden. Ein integrierter Überspannungsschutz Typ 2 auf AC- und DC-Seite sowie die Lichtbogenerkennung AFCI erhöhen die Anlagensicherheit. Gekühlt wird über natürliche Konvektion ohne Lüfter, das Gerät bleibt dabei unter 35 dB(A).

Auf der Batterieseite arbeitet der SH20T-V11 ausschließlich mit den Hochvoltspeichern von Sungrow zusammen, also den Baureihen SBR096 bis SBR256 und SBH100 bis SBH400. Die Kommunikationsausstattung umfasst WLAN, LAN, RS485 und CAN sowie vier digitale Eingänge für den Rundsteuerempfänger und zwei digitale Ausgänge für eine Wärmepumpe mit SG-Ready-Kontakt. WiNet-Dongle, Energiezähler und drei Stromwandler sind im Lieferumfang enthalten.

Das Gehäuse misst 620 x 480 x 245 mm, wiegt 38,0 kg und ist nach IP65 geschützt, eine Montage im Freien ist damit zulässig. Der Umgebungstemperaturbereich reicht von -25 bis 60 °C. Versendet wird der Wechselrichter im Karton, eine Palette fasst vier Geräte bei einem Palettenmaß von 1.200 x 800 x 948 mm. Sungrow gewährt 10 Jahre Produktgarantie.

Produktvorteile

20 kW Nennleistung und 40.000 W maximale PV-Leistung passen zu großen Dachflächen.
Drei MPP-Tracker mit hohen Eingangsströmen erlauben den Einsatz leistungsstarker Module.
Der Backup-Anschluss bis 63 A versorgt die komplette Hausverteilung, die Umschaltzeit liegt unter 10 ms.
Überspannungsschutz Typ 2 auf AC- und DC-Seite sowie AFCI-Lichtbogenerkennung sind integriert.
Vier digitale Eingänge für die Fernsteuerbarkeit und zwei Ausgänge für die Wärmepumpe sind vorhanden.
Die lüfterlose Kühlung hält das Gerät unter 35 dB(A), Schutzart IP65 erlaubt die Außenmontage.

Lieferumfang

1 x Sungrow SH20T-V11 (AFCI) Hybrid-Wechselrichter
1 x WiNet-Dongle für WLAN und LAN
1 x Energiezähler
3 x Stromwandler
Montagehalterung und technische Dokumentation

Technische Daten zu Sungrow SH20T-V11 AFCI Hybrid-Wechselrichter 20 kW, 3 MPPT, 3-phasig
Typ	Dreiphasiger Hybrid-Wechselrichter mit AFCI
Nennausgangsleistung	20.000 W, max. Scheinleistung 20.000 VA
Max. PV-Eingangsleistung	40.000 W
Max. PV-Eingangsspannung	1.000 V, Startspannung 150 V
MPP-Spannungsbereich	150 bis 950 V

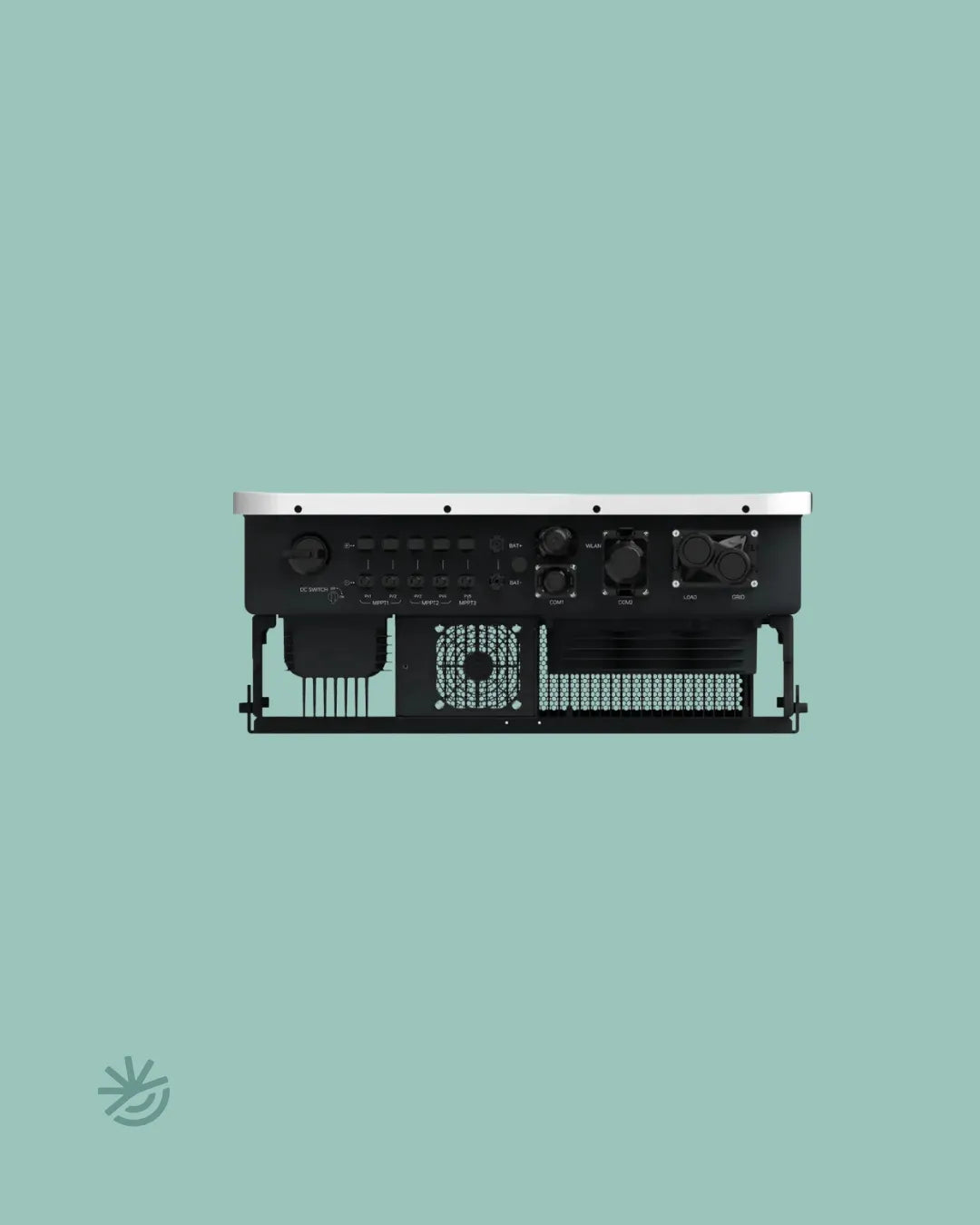

Anzahl MPP-Tracker	3, insgesamt 5 String-Eingänge (2 / 2 / 1)
Max. Eingangsstrom je MPPT	32 A / 32 A / 16 A, gesamt 80 A
Max. Kurzschlussstrom je MPPT	40 A / 40 A / 20 A, gesamt 100 A
Netzanschluss	3-phasig, 3/N/PE 400 V, 50/60 Hz, THD unter 3 %
Max. AC-Ausgangsstrom	30,4 A
Wirkungsgrad	98,1 % maximal, 97,6 % europäisch
Ersatzstrom	dreiphasig, Backup-Anschluss bis 63 A, Umschaltzeit unter 10 ms
Batteriekopplung	DC, Sungrow SBR096 bis SBR256 und SBH100 bis SBH400
Schutzeinrichtungen	AFCI, Überspannungsschutz DC Typ II und AC Typ II
Kommunikation	WLAN, LAN, RS485, CAN, 4 x DI für FRE, 2 x DO
Schutzart und Kühlung	IP65, natürliche Konvektion ohne Lüfter, unter 35 dB(A)

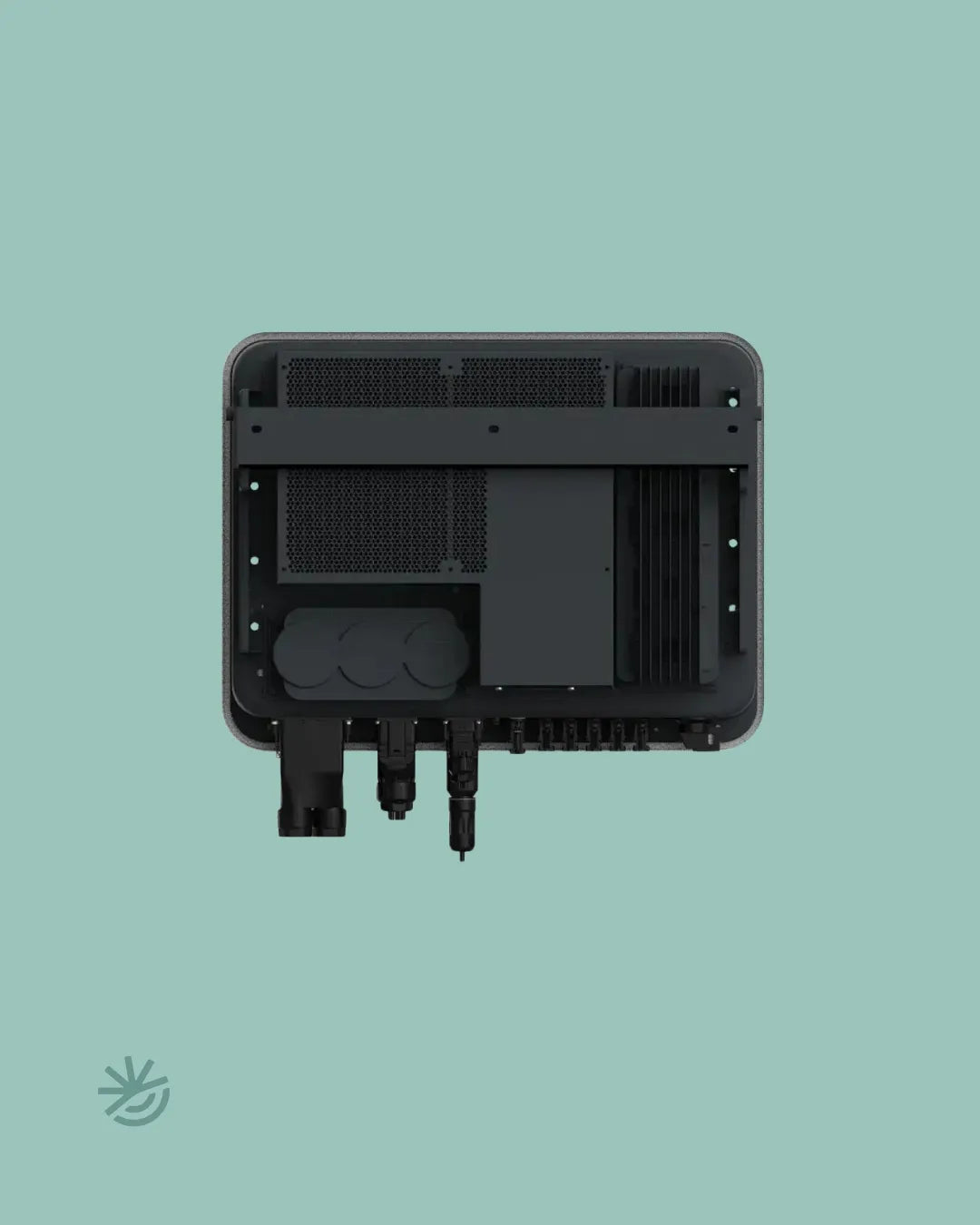

Abmessungen und Gewicht	620 x 480 x 245 mm, 38,0 kg
Garantie	10 Jahre Produktgarantie von Sungrow

SH15-20-25T_Hybridwechselrichter_Datenblatt.pdf

Dieses Produkt wiegt 38.0 kg.

Versandkosten für dieses Produkt einzeln: 69 €. Abholung in Stettfeld: kostenlos.

So einfach funktioniert unser Versand: Das Gesamtgewicht deiner Bestellung bestimmt die Versandkosten. Bis 30 kg liefern wir als Paket, darüber per Spedition auf der Palette mit telefonischer Ankündigung. Solarmodule reisen immer auf einer eigenen Palette und haben eine eigene Staffel. Alles kannst du auch kostenlos in 96188 Stettfeld abholen, meist schon nach 24 Stunden.

Solarmodule		Preis
1 Stück bis volle Palette (36/37 Stück)	Spedition	149 €
bis 40 Stück	Spedition	169 €
bis 2 volle Paletten	Spedition	249 €
bis 3 Paletten	Spedition	349 €
über 3 Paletten	Individuelles Angebot	auf Anfrage

Gesamtgewicht	Versandart	Preis
bis 10 kg	Paket	9,90 €
bis 30 kg	Paket	29,90 €
bis 60 kg	Spedition	69 €
bis 200 kg	Spedition	99 €
bis 250 kg	Spedition	129 €
bis 900 kg	Spedition	149 €
bis 1.200 kg	Spedition	199 €
bis 1.800 kg	Spedition	249 €
bis 2.000 kg	Spedition	279 €
bis 2.700 kg	Spedition	299 €
über 2.700 kg	Individuelles Angebot	auf Anfrage
Abholung in 96188 Stettfeld	alle Produkte	kostenlos

Bestellst du Solarmodule zusammen mit anderen Produkten, addieren sich beide Frachten, da Module auf einer eigenen Palette reisen. Batteriespeicher liefern wir immer per Spedition, da es sich um Gefahrgut handelt. Die genauen Versandkosten siehst du immer im Checkout. Alle Preise inklusive Mehrwertsteuer.

Fragen & Antworten

Häufig gestellte Fragen.

Welche Batteriespeicher lassen sich am SH20T-V11 betreiben?

Ausschließlich Hochvoltspeicher von Sungrow, konkret die Baureihen SBR096 bis SBR256 und SBH100 bis SBH400. Speicher anderer Hersteller sowie Sungrow Optimierer sind nicht freigegeben. Bei Kombination mit einem SBH-Turm ist wegen der hohen Ladeströme ein PV-Kabel mit 10 mm² Querschnitt und einer Spannungsfestigkeit bis 1.000 V erforderlich.

Wie groß darf die Photovoltaikanlage am SH20T-V11 sein?

Bis 40.000 W Modulleistung, also das Doppelte der AC-Nennleistung von 20 kW. Die drei MPP-Tracker nehmen zusammen fünf Strings auf, zwei Tracker führen je 32 A, der dritte 16 A. Dachflächen mit unterschiedlicher Ausrichtung, Neigung oder Verschattung lassen sich damit getrennt führen.

Wie leistungsfähig ist die Ersatzstromfunktion?

Der Backup-Anschluss ist für bis zu 63 A ausgelegt, sodass die komplette Hausverteilung an den Ersatzstromausgang gelegt werden kann. Die Umschaltung erfolgt dreiphasig in weniger als 10 Millisekunden. Wie lange der Ersatzstrombetrieb trägt, hängt allein von der Kapazität des angeschlossenen Hochvoltspeichers ab.

Lassen sich Wärmepumpe und Rundsteuerempfänger einbinden?

Ja. Der SH20T-V11 bringt vier digitale Eingänge für den Rundsteuerempfänger zur Fernsteuerbarkeit und zwei digitale Ausgänge mit, über die sich eine Wärmepumpe mit SG-Ready-Kontakt ansteuern lässt. Hinzu kommen WLAN, LAN, RS485 und CAN. WiNet-Dongle, Energiezähler und drei Stromwandler liegen bei.

Wie laut ist das Gerät und darf es draußen hängen?

Der SH20T-V11 kühlt über natürliche Konvektion ohne Lüfter und bleibt unter 35 dB(A), er eignet sich damit auch für Wohnräume in der Nähe. Schutzart IP65 erlaubt die Montage im Freien, direkte Sonneneinstrahlung sollte vermieden werden. Der Umgebungstemperaturbereich reicht von -25 bis 60 °C.
