Fronius

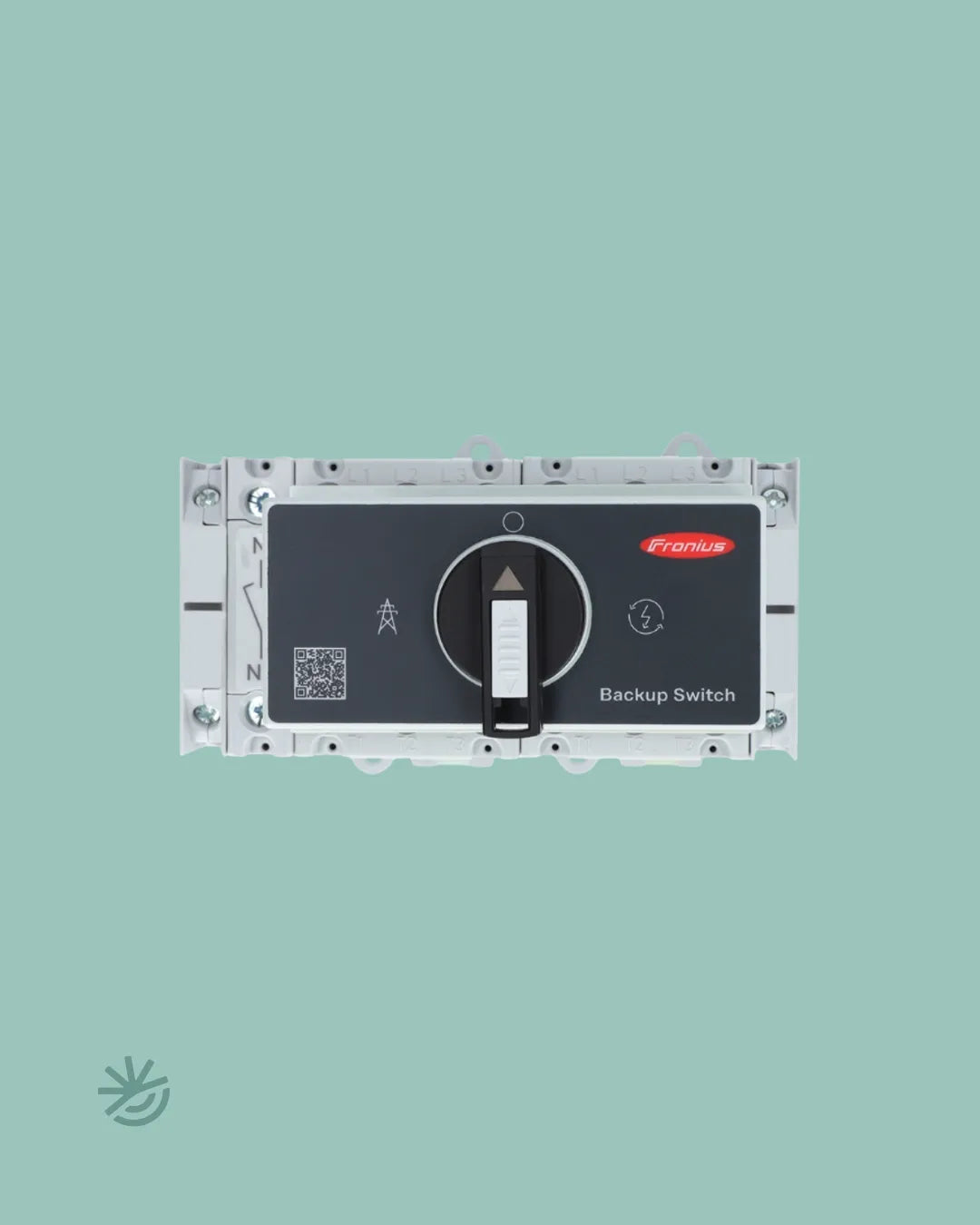

Fronius Backup Switch 1PN/3PN-63A Handumschaltung 63 A, allpolig 3P+N
Abholung bei SolarOutlet - 96188 Stettfeld verfügbar
Gewöhnlich fertig in 24 Stunden
Der Fronius Backup Switch 1PN/3PN-63A ist eine manuelle Handumschaltung für Ersatzstrom mit 63 A Durchgangsstrom und allpoliger Trennung nach 3P+N (Artikelnummer 4,050,220). Er wird auf der Hutschiene montiert, lässt sich einphasig und dreiphasig einsetzen und ergänzt Fronius Primo GEN24 Plus, Symo GEN24 Plus und Verto Plus Wechselrichter.
Der Fronius Backup Switch 1PN/3PN-63A ist die manuelle Handumschaltung für die Ersatzstromversorgung mit Fronius Hybrid-Wechselrichtern. Durch die Funktionsweise der allpoligen Trennung nach 3P+N ist er für den Einsatz in Deutschland geeignet. Die Herstellerartikelnummer lautet 4,050,220.
Bei einem Netzausfall wird der Schalter von Hand umgelegt und trennt die Anlage vollständig vom öffentlichen Netz. Wechselrichter und Speicher versorgen die angeschlossenen Verbraucher anschließend im Inselbetrieb weiter. Mit einem maximalen Durchgangsstrom von 63 A lässt sich auch ein kompletter Hausanschluss auf Ersatzstrom umschalten. Der Schalter ist sowohl für einphasige Netzanschlüsse mit 230 V als auch für dreiphasige mit 400 V einsetzbar und in allen Netzarten verwendbar.
Der Anschluss erfolgt mit Querschnitten von 1 bis 25 mm² für Phase und Neutralleiter sowie 0,13 bis 2,5 mm² für die Datenleitung. Montiert wird auf einer 35 mm Hutschiene im Schaltschrank. Das Gerät misst 135,4 x 70 x 91 mm, wiegt 0,489 kg und erreicht Schutzart IP20, der Einbau in einen geschlossenen Verteiler ist deshalb Pflicht. Der zulässige Umgebungstemperaturbereich reicht von -40 bis +60 °C, zertifiziert ist der Schalter nach CE, CB und cULus.
Kompatibel ist der Backup Switch mit Fronius Primo GEN24 Plus, Symo GEN24 Plus von 6 bis 12 kW und Verto Plus. Mit den Fronius Symo GEN24 3.0 bis 5.0 und allen Primo-GEN24-US Versionen ist bauartbedingt keine Full-Backup-Lösung umsetzbar. Wer eine automatische Umschaltung bevorzugt, greift stattdessen zum Fronius Backup Controller 3PN-35A, der allerdings auf 35 A begrenzt ist.
Produktvorteile
- Der Schalter ist für 1-polige und 3-polige Netzanschlüsse gleichermaßen einsetzbar.
- Mit 63 A Durchgangsstrom lässt sich der komplette Hausanschluss auf Ersatzstrom legen.
- Die allpolige Trennung nach 3P+N erfüllt die Anforderungen für den Einsatz in Deutschland.
- Die manuelle Lösung ist deutlich günstiger als eine automatische Netzumschaltung.
- Der Schalter ist mit Fronius Primo GEN24 Plus, Symo GEN24 Plus und Verto Plus kombinierbar.
Lieferumfang
- 1 x Fronius Backup Switch 1PN/3PN-63A
- Vorgeschriebener Hinweis-Aufkleber Notstrom-Versorgung
- Dokumentation
| Typ | Manueller 3-Wege-Umschalter für Ersatzstrom (Full Backup) |
|---|---|
| Funktion | trennt die Anlage von Hand allpolig vom Netz und schaltet auf Ersatzstrom um |
| Max. Durchgangsstrom | 63 A |
| AC Anschluss | 230 V 1-polig und 400 V 3-polig |
| Nennfrequenz | 50/60 Hz |
| Art der Netztrennung | allpolig (3P+N) |
| Netzart | für alle Netzarten einsetzbar |
| Anschlussquerschnitt | 1 bis 25 mm² (Phase und Neutralleiter), 0,13 bis 2,5 mm² (Datenleitung) |
| Kompatible Wechselrichter | Fronius Primo GEN24 Plus, Symo GEN24 Plus 6 bis 12 kW, Verto Plus |
| Montage | Hutschiene 35 mm im Schaltschrank |
| Schutzart | IP20 |
| Temperaturbereich | -40 bis +60 °C |
| Abmessungen | 135,4 x 70 x 91 mm (B x H x T) |
| Gewicht | 0,489 kg |
| Zertifikate | CE, CB, cULus |
| Herstellernummer | 4,050,220 |
Dieses Produkt wiegt 1.0 kg.
Versandkosten für dieses Produkt einzeln: 9,90 €. Abholung in Stettfeld: kostenlos.
So einfach funktioniert unser Versand: Das Gesamtgewicht deiner Bestellung bestimmt die Versandkosten. Bis 30 kg liefern wir als Paket, darüber per Spedition auf der Palette mit telefonischer Ankündigung. Solarmodule reisen immer auf einer eigenen Palette und haben eine eigene Staffel. Alles kannst du auch kostenlos in 96188 Stettfeld abholen, meist schon nach 24 Stunden.
| Solarmodule | Preis | |
|---|---|---|
| 1 Stück bis volle Palette (36/37 Stück) | Spedition | 149 € |
| bis 40 Stück | Spedition | 169 € |
| bis 2 volle Paletten | Spedition | 249 € |
| bis 3 Paletten | Spedition | 349 € |
| über 3 Paletten | Individuelles Angebot | auf Anfrage |
| Gesamtgewicht | Versandart | Preis |
|---|---|---|
| bis 10 kg | Paket | 9,90 € |
| bis 30 kg | Paket | 29,90 € |
| bis 60 kg | Spedition | 69 € |
| bis 200 kg | Spedition | 99 € |
| bis 250 kg | Spedition | 129 € |
| bis 900 kg | Spedition | 149 € |
| bis 1.200 kg | Spedition | 199 € |
| bis 1.800 kg | Spedition | 249 € |
| bis 2.000 kg | Spedition | 279 € |
| bis 2.700 kg | Spedition | 299 € |
| über 2.700 kg | Individuelles Angebot | auf Anfrage |
| Abholung in 96188 Stettfeld | alle Produkte | kostenlos |
Bestellst du Solarmodule zusammen mit anderen Produkten, addieren sich beide Frachten, da Module auf einer eigenen Palette reisen. Batteriespeicher liefern wir immer per Spedition, da es sich um Gefahrgut handelt. Die genauen Versandkosten siehst du immer im Checkout. Alle Preise inklusive Mehrwertsteuer.
Fragen & Antworten
Häufig gestellte Fragen.
Zu welchen Wechselrichtern passt der Backup Switch 1PN/3PN-63A?
Der Backup Switch arbeitet mit Fronius Primo GEN24 Plus, Symo GEN24 Plus von 6 bis 12 kW und Verto Plus zusammen. Mit den Fronius Symo GEN24 3.0 bis 5.0 und allen Primo-GEN24-US Versionen ist bauartbedingt keine Full-Backup-Lösung umsetzbar. Der Schalter ist sowohl für einphasige als auch für dreiphasige Netzanschlüsse geeignet.
Backup Switch oder Backup Controller, was passt besser?
Der Backup Switch wird bei Netzausfall von Hand umgelegt und lässt bis 63 A durch, deckt also auch den kompletten Hausanschluss ab. Der Backup Controller schaltet dagegen automatisch um, ist aber auf 35 A begrenzt. Wer den günstigeren Weg sucht und die Umschaltung selbst übernehmen kann, greift zum Backup Switch.
Wie wird der Backup Switch installiert?
Der Schalter wird auf eine 35 mm Hutschiene im Schaltschrank gesetzt. Phase und Neutralleiter werden mit Querschnitten von 1 bis 25 mm² angeklemmt, die Datenleitung mit 0,13 bis 2,5 mm². Die Schutzart beträgt IP20, der Einbau in einen geschlossenen Verteiler ist deshalb Pflicht. Installation und Inbetriebnahme gehören in Fachhand.
Ist der Backup Switch für Deutschland zugelassen?
Ja. Der Backup Switch trennt allpolig nach 3P+N und erfüllt damit die in Deutschland vorgeschriebene Art der Netztrennung. Damit lässt sich der komplette Hausanschluss auf Ersatzstrom umschalten. Die konkrete Anforderung des Netzbetreibers zur Netztrennung ist vor der Installation abzuklären.
Wie viel Strom lässt der Backup Switch durch?
Bis zu 63 A, wahlweise einphasig bei 230 V oder dreiphasig bei 400 V. Damit ist der Anschluss eines kompletten Hausanschlusses möglich. Der zulässige Umgebungstemperaturbereich reicht von -40 bis +60 °C, das Gerät ist nach CE, CB und cULus zertifiziert.
