Trina GoodWe Speedkit 15,04 kWp, 16,0 kWh Speicher, 32 × 470 W, K2 Montageset

Das Trina GoodWe Speedkit mit 15,04 kWp und 16,0 kWh Speicher verbindet 32 Doppelglas-Solarmodule mit einem GoodWe Wechselrichter und einem passenden Batteriespeicher. Das Set enthält außerdem K2 Montagematerial, 100 m Solarkabel und Stäubli Steckverbinder. Damit erhalten Sie die zentralen Komponenten für eine Photovoltaikanlage mit Batteriespeicherung und Eigenverbrauch.

Lieferumfang

• 32 × Trina Solar TSM-470NEG9R.28 Vertex S+, Glas-Glas-Solarmodul
• 1 × GoodWe GW15K-ETA-G20, Hybrid-Wechselrichter inkl. Sockel
• 2 × GoodWe GW 8.3 BAT-D-G20, Speichermodul
• 90 × K2 SingleHook 4S, Dachhaken
• 22 × K2 SingleRail 36, 3,65 m, Montageschiene
• 20 × K2 Schienenverbinder SingleRail 36/50
• 60 × K2 Mittelklemme, 25-40 mm, schwarz
• 60 × K2 Endklemme, 25-40 mm, schwarz
• 200 × K2 Tellerkopf Holzbauschraube 8x100 mm
• 100 × K2 Modulkabelmanagement PA66W
• 50 × K2 Abdeckkappe für SingleRail 36 und CrossRail 36/160
• 30 × K2 Blitzschutzklemme 8 mm
• 40 × K2 TerraGrif QL
• 48 × K2 BlackCover für SingleRail 36
• 1 × KBE DB+ Solarkabel, erdverlegbar, 6 mm², schwarz, 100 m Rolle
• 10 × Stäubli PV-KBT4-EVO 2A/6I, Kupplungsbuchse
• 10 × Stäubli PV-KST4-EVO 2A/6I, Kupplungsstecker

32 Solarmodule mit 15,04 kWp

Die Module Trina Solar TSM-470NEG9R.28 Vertex S+ mit schwarzem Rahmen liefern jeweils 470 Wp. Zusammen ergibt das 15,04 kWp Nennleistung. Beide Modulseiten bestehen aus Glas; das Modul ist monofazial. Die Abmessungen betragen jeweils 1.762 × 1.134 × 30 mm. Das Modulgewicht liegt bei 21 kg.

GoodWe ESA mit 15 kW Hybrid-Wechselrichter

Der GW15K-ETA-G20 arbeitet dreiphasig und verbindet PV-Erzeugung, Batteriespeicherung und Netzanschluss. Er verfügt über drei MPP-Tracker, Schutzart IP66 sowie AC- und DC-Überspannungsschutz Typ 2. Sockel und drei Stromwandler gehören zum Wechselrichter-Lieferumfang.

16,0 kWh nutzbare Speicherkapazität

Die LFP-Speicherbestückung umfasst 2 × GW8.3-BAT-D-G20 mit je 8,32 kWh Nennenergie und 8 kWh nutzbarer Energie. Die angegebene Setkapazität von 16,0 kWh bezeichnet die nutzbare Energie laut Datenblatt. Die tatsächlich verfügbare Energie und Leistung hängen unter anderem von Temperatur, Ladezustand und Betriebsbedingungen ab.

Produktvorteile

• 15,04 kWp aus 32 Doppelglasmodulen mit jeweils 470 W
• Platzsparendes ESA-System mit aufeinander abgestimmtem Wechselrichter und Speicher
• Drei MPP-Tracker und IP66-Gehäuse
• K2 SingleRail Montagematerial mit Dachhaken, Klemmen und schwarzem Abdeckzubehör
• 100 m Solarkabel und Stäubli Steckverbinder enthalten

Hinweise zur Planung und Installation

Verbindlich ist die oben aufgeführte Stückliste. Dachaufbau, Modulbelegung, Statik sowie Wind- und Schneelasten sind vor Ort zu prüfen. Die elektrische Auslegung, Stringplanung und erforderliches zusätzliches Installationsmaterial richten sich nach dem konkreten Projekt. Planung, Montage, Netzanschluss und Inbetriebnahme sind nicht enthalten.

Der Wechselrichter besitzt einen Backup-Anschluss. Dessen Nutzung sowie die Auswahl und Absicherung der versorgten Stromkreise müssen fachgerecht geplant und installiert werden; eine fertig installierte Ersatzstromanlage ist nicht Bestandteil des Sets.

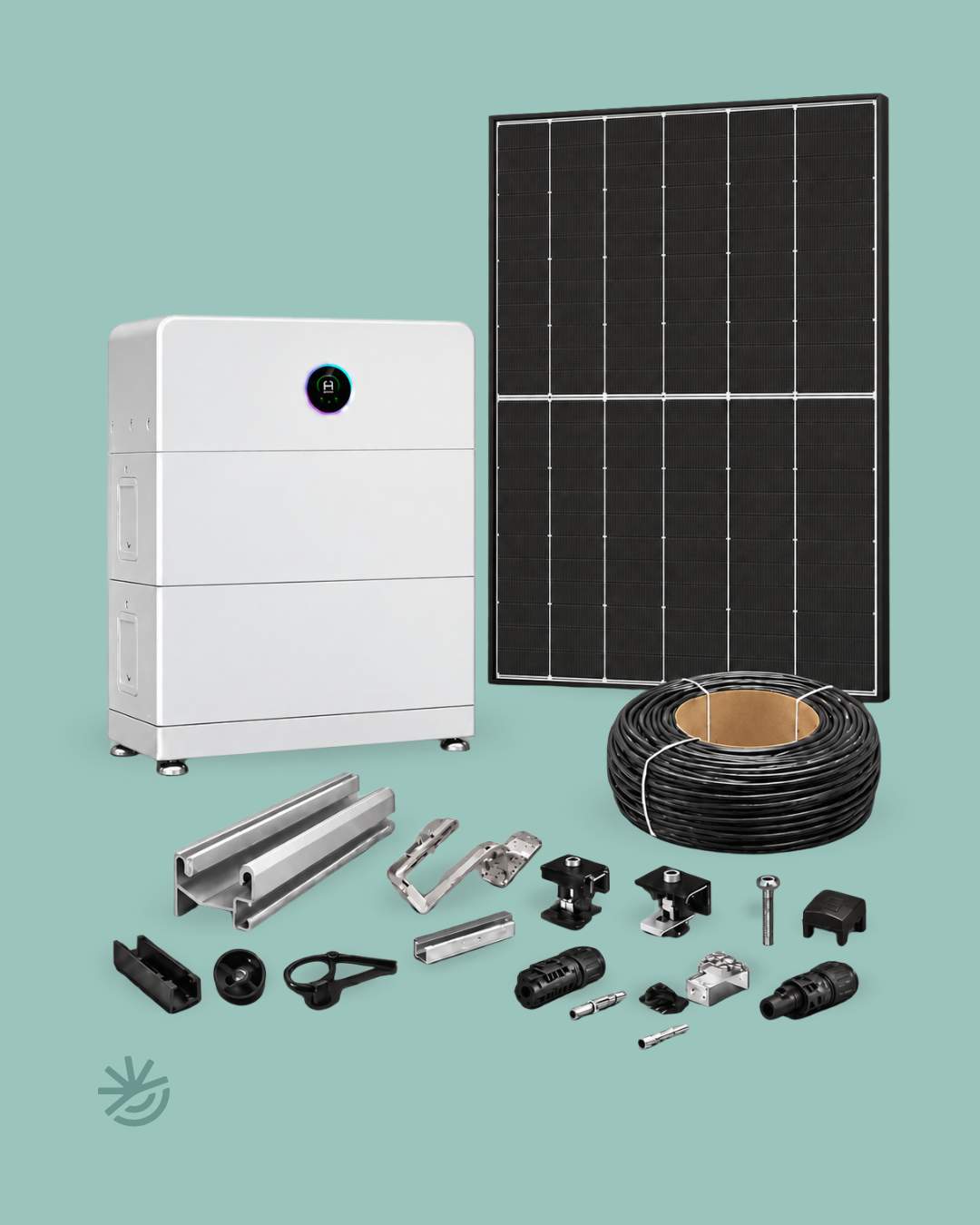

Die Abbildung zeigt die Komponenten beispielhaft und nicht in der vollständigen Stückzahl. Maßgeblich sind die Mengen im Lieferumfang.
