Sungrow SBH Zubehörset BMS und Sockel

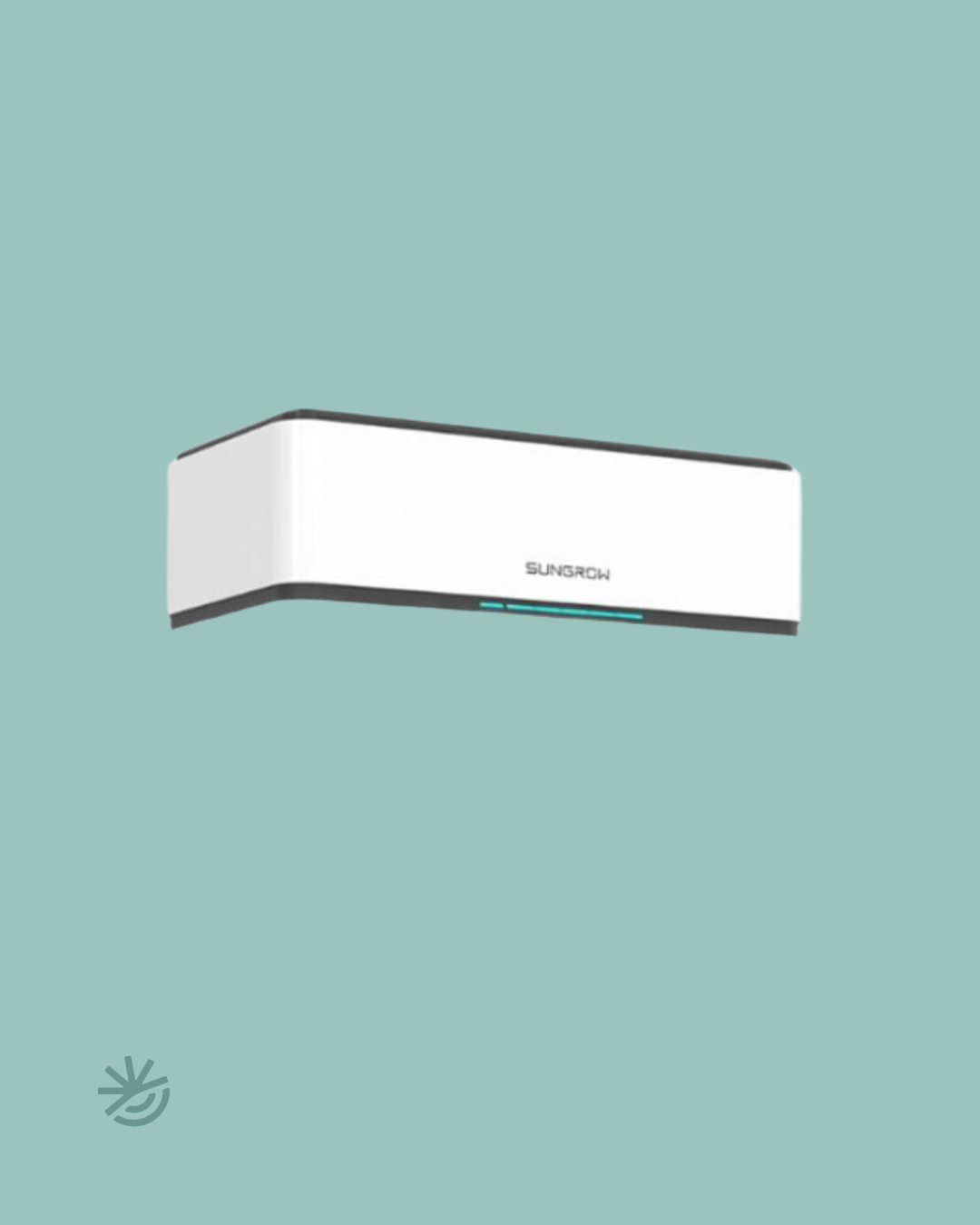

Das Sungrow SBH Zubehörset AST04844 ist die Steuer- und Montageeinheit für Hochvoltspeicher der SBH-Reihe. Es enthält die Batteriesteuereinheit, Sockel, obere Abdeckung, Wandhalterung und Montagematerial, wiegt 16,0 kg und ist nach IP55 geschützt. Jeder SBH-Turm von 10,0 bis 40,0 kWh benötigt genau ein Set.

Das Sungrow SBH Zubehörset mit der Hersteller-Artikelnummer AST04844 ist die Steuer- und Montageeinheit für jedes SBH-Hochvolt-Speichersystem. Es wird für jede Speichereinheit im Kapazitätsbereich von 10,0 bis 40,0 kWh benötigt und enthält neben der Batteriesteuereinheit auch Sockel, obere Abdeckung, Wandhalterung und das gesamte Montagematerial.

Im Unterschied zu früheren Generationen sitzt das Batteriemanagementsystem bei der SBH-Reihe oben auf dem Turm. Zusammen mit dem kabellosen Stapelkonzept ergibt sich daraus eine deutlich schnellere und intuitivere Installation, weil die interne Verkabelung zwischen den Modulen weitgehend entfällt. Die Steuereinheit koordiniert die Kommunikation zwischen den Batteriemodulen und dem Wechselrichter, überwacht die einzelnen Zellen und sorgt so für einen sicheren und optimierten Betrieb.

Die mechanische Stabilität übernehmen der mitgelieferte Sockel mit vier Standfüßen und die robuste Wandhalterung. Im verbauten Zustand ist die Steuereinheit nach IP55 gegen Staub und Strahlwasser geschützt, was eine zuverlässige Funktion über die gesamte Lebensdauer des Speichers ermöglicht. Das Set misst 625 x 155 x 330 mm und wiegt 16,0 kg, das Versandgewicht liegt bei 25,0 kg.

Das Zubehörset passt ausschließlich zu den Batteriemodulen der SBH-Reihe (SMR050 V11) und nicht zur SBR-Serie. Wird der Speicher mit einem Hybrid-Wechselrichter SH15T, SH20T oder SH25T betrieben, ist wegen der hohen Ladeströme ein flexibles PV-Kabel mit 10 mm² Querschnitt und einer Spannungsfestigkeit bis 1.000 V erforderlich. Sungrow gewährt 10 Jahre Produktgarantie.

Produktvorteile

Essenzielle Steuereinheit für alle SBH-Speicherkonfigurationen von 10,0 bis 40,0 kWh.
Die kabellose Stapelmontage mit oben sitzendem BMS verkürzt die Installationszeit spürbar.
Das Set ist komplett und enthält Sockel, Abdeckung, Wandhalterung und Montagematerial.
Die präzise Zellüberwachung erhöht Systemsicherheit und nutzbare Lebensdauer des Speichers.
Schutzart IP55 im verbauten Zustand und 10 Jahre Produktgarantie von Sungrow.

Lieferumfang

1 x Batteriesteuereinheit (BMS)
1 x Batterie-Sockel und 1 x obere Abdeckung
1 x Wandhalterung, BMS-Halterungen und 4 x Standfüße
1 x Kommunikationskabel mit Com-Verbinder und Abschlusswiderstand
1 x DC-Anschlussstecker und PE-Ringkabelschuh
Montagematerial mit Schraubensätzen M4 und M5 sowie Dübeln
Technische Dokumentation

Technische Daten zu Sungrow SBH Zubehörset AST04844, BMS-Einheit mit Sockel und Abdeckung
Typ	Zubehörset für Sungrow SBH Hochvoltspeicher
Hersteller-Artikelnummer	AST04844
Funktion	Batteriesteuereinheit (BMS) mit Sockel, oberer Abdeckung und Montagematerial
Kompatibilität	Sungrow SBH Batteriemodule SMR050 V11, Türme von 10,0 bis 40,0 kWh
Bedarf	ein Set je Speicherturm, zwingend erforderlich
Einbauposition	oben auf dem Turm, kabelloses Stapelkonzept
Kommunikation	CAN, Kommunikationskabel und Abschlusswiderstand enthalten
Anschluss	DC-Steckverbinder und PE-Ringkabelschuh im Lieferumfang
Montage	Sockel, vier Standfüße und Wandhalterung enthalten
Schutzart	IP55 im verbauten Zustand
Abmessungen	625 x 155 x 330 mm (B x H x T)
Gewicht	16,0 kg netto, Versandgewicht 25,0 kg
Garantie	10 Jahre Produktgarantie von Sungrow

SBH100-150-200-250-300-350-400_Hochspannungs_LFP_Batterie.pdf

Dieses Produkt wiegt 25.0 kg.

Versandkosten für dieses Produkt einzeln: 29,90 €. Abholung in Stettfeld: kostenlos.

Batteriespeicher liefern wir immer per Spedition, da es sich um Gefahrgut handelt. Ein Paketversand ist bei Batterien nicht möglich.

So einfach funktioniert unser Versand: Das Gesamtgewicht deiner Bestellung bestimmt die Versandkosten. Bis 30 kg liefern wir als Paket, darüber per Spedition auf der Palette mit telefonischer Ankündigung. Solarmodule reisen immer auf einer eigenen Palette und haben eine eigene Staffel. Alles kannst du auch kostenlos in 96188 Stettfeld abholen, meist schon nach 24 Stunden.

Solarmodule		Preis
1 Stück bis volle Palette (36/37 Stück)	Spedition	149 €
bis 40 Stück	Spedition	169 €
bis 2 volle Paletten	Spedition	249 €
bis 3 Paletten	Spedition	349 €
über 3 Paletten	Individuelles Angebot	auf Anfrage

Gesamtgewicht	Versandart	Preis
bis 10 kg	Paket	9,90 €
bis 30 kg	Paket	29,90 €
bis 60 kg	Spedition	69 €
bis 200 kg	Spedition	99 €
bis 250 kg	Spedition	129 €
bis 900 kg	Spedition	149 €
bis 1.200 kg	Spedition	199 €
bis 1.800 kg	Spedition	249 €
bis 2.000 kg	Spedition	279 €
bis 2.700 kg	Spedition	299 €
über 2.700 kg	Individuelles Angebot	auf Anfrage
Abholung in 96188 Stettfeld	alle Produkte	kostenlos

Bestellst du Solarmodule zusammen mit anderen Produkten, addieren sich beide Frachten, da Module auf einer eigenen Palette reisen. Batteriespeicher liefern wir immer per Spedition, da es sich um Gefahrgut handelt. Die genauen Versandkosten siehst du immer im Checkout. Alle Preise inklusive Mehrwertsteuer.

Fragen & Antworten

Häufig gestellte Fragen.

Wird das Zubehörset für jeden SBH-Speicher benötigt?

Ja. Jeder SBH-Speicherturm von 10,0 bis 40,0 kWh braucht genau ein Zubehörset. Es enthält die Batteriesteuereinheit, ohne die die Module weder untereinander noch mit dem Wechselrichter kommunizieren, dazu Sockel, obere Abdeckung und die Wandhalterung. Wer einen bestehenden Turm nur erweitert, benötigt kein zweites Set.

Passt das Set auch auf Speicher der SBR-Serie?

Nein. Das Set ist ausschließlich für die SBH-Reihe mit den Modulen SMR050 V11 vorgesehen. Die SBR-Serie nutzt ein eigenes Zubehörset mit anderer Bauform und anderer Spannungslage. Ein Mischen beider Baureihen innerhalb eines Turms ist nicht zulässig.

Warum sitzt das BMS bei der SBH-Reihe oben auf dem Turm?

Weil sich der Turm dadurch von unten nach oben aufbauen lässt und die Steuereinheit zuletzt aufgesetzt wird. In Verbindung mit dem kabellosen Stapelkonzept entfällt die interne Verkabelung zwischen den Modulen fast vollständig, was die Montagezeit verkürzt und Fehlerquellen bei der Inbetriebnahme reduziert.

Was ist bei der Verkabelung zum Wechselrichter zu beachten?

In Verbindung mit den Hybrid-Wechselrichtern SH15T, SH20T und SH25T fließen bis zu 50 A Ladestrom. Sungrow schreibt deshalb ein flexibles PV-Kabel mit 10 mm² Querschnitt und einer Spannungsfestigkeit bis 1.000 V vor. Für die CAN-Kommunikation empfiehlt der Hersteller ein CAT5- oder CAT7-Netzwerkkabel.

Wie lange gilt die Garantie auf das Zubehörset?

10 Jahre Produktgarantie von Sungrow, also derselbe Zeitraum wie auf die Batteriemodule. Die Steuereinheit ist im verbauten Zustand nach IP55 gegen Staub und Strahlwasser geschützt und damit auch für Aufstellorte in der Garage oder im unbeheizten Technikraum geeignet.
