BYD
BYD Battery-Box Premium HVM 22.1 Batteriespeicher 22,08 kWh, LFP, 8 Module
Abholung bei SolarOutlet - 96188 Stettfeld verfügbar
Gewöhnlich fertig in 24 Stunden
Die BYD Battery-Box Premium HVM 22.1 ist ein Hochvolt-Batteriespeicher mit 22,08 kWh nutzbarer Kapazität aus acht LFP-Modulen und einer BCU 2.0. Die Nennspannung beträgt 409,6 V, der Ausgangsstrom bis 50 A. Das System wiegt 319 kg und eignet sich für große Haushalte und kleines Gewerbe mit hohem Eigenverbrauch.
Die BYD Battery-Box Premium HVM 22.1 ist ein Hochvolt-Batteriespeicher mit 22,08 kWh nutzbarer Kapazität und markiert das Maximum, das in einem einzelnen Speicherturm der HVM Serie realisierbar ist. Das System richtet sich an große Privathaushalte mit hohem Energiebedarf, etwa durch Wärmepumpe oder Elektromobilität, sowie an gewerbliche Anwendungen.

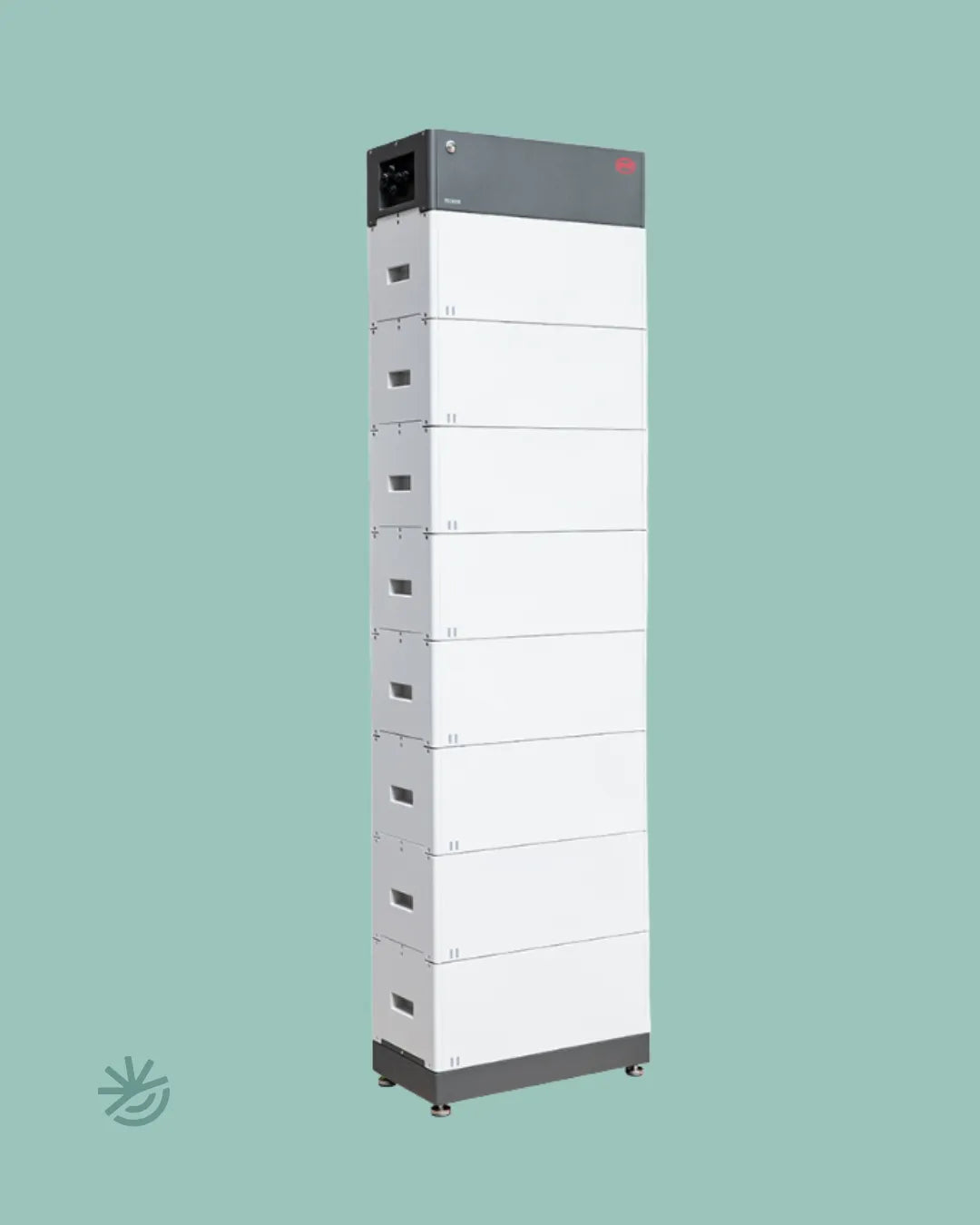

Acht Speichermodule mit je 2,76 kWh bilden den Turm. Dank des kabellosen Stapelkonzepts bleibt die Installation auch bei acht Modulen effizient und sicher, denn die elektrische Verbindung zwischen den Einheiten entsteht automatisch beim Aufsetzen. Der Speicher arbeitet mit kobaltfreien Lithium-Eisenphosphat-Zellen (LFP), die für hohe thermische Stabilität und eine lange Lebensdauer stehen.
Dieses System bietet mit 409,6 V die höchste Spannungslage innerhalb der HVM Reihe, was zu einer sehr guten Effizienz bei Be- und Entladevorgängen führt. Der Betriebsspannungsbereich reicht von 320 bis 472 V, der Ausgangsstrom beträgt bis zu 50 A und kurzzeitig 75 A für drei Sekunden. Daraus ergibt sich eine Lade- und Entladeleistung von bis zu 20,48 kW, womit sich auch anspruchsvolle Ersatzstrom- und Inselbetrieb-Lösungen umsetzen lassen. Der Systemwirkungsgrad liegt bei mindestens 96 Prozent.
Die BCU 2.0 als Steuereinheit garantiert eine reibungslose Einbindung in das Energiemanagement und ist mit Hybrid-Wechselrichtern führender Marken wie Fronius, SMA, Kostal und Sungrow kompatibel. Maßgeblich ist die BYD Compatible Inverter List. Sollte diese Kapazität nicht ausreichen, lassen sich bis zu drei dieser Türme parallel schalten und damit 66,2 kWh erreichen. Mit Schutzart IP55 eignet sich der Speicher für den Innenbereich und den geschützten Außenbereich bei minus 10 bis plus 50 °C. Der Turm misst 585 x 2160 x 298 mm und wiegt 319 kg. BYD gewährt zehn Jahre Garantie.
Produktvorteile
- Mit 22,08 kWh bietet das System die maximale Einzelkapazität eines HVM Turms.
- Die thermisch stabilen Lithium-Eisenphosphat-Zellen kommen ohne Kobalt aus und sind auf lange Lebensdauer ausgelegt.
- Das kabellose Stapelsystem verkürzt die Montage und schließt Verdrahtungsfehler weitgehend aus.
- Durch Parallelschaltung weiterer Einheiten wächst der Verbund auf bis zu 66,2 kWh.
- Bis zu 20,48 kW Lade- und Entladeleistung machen das System für Ersatzstromlösungen geeignet.
- Die BCU 2.0 kommuniziert über CAN und RS485 mit Hybrid-Wechselrichtern vieler Hersteller.
Lieferumfang
- 1 x BYD Battery-Box Premium HV BCU 2.0 Steuereinheit inklusive Sockel und Wandhalterung

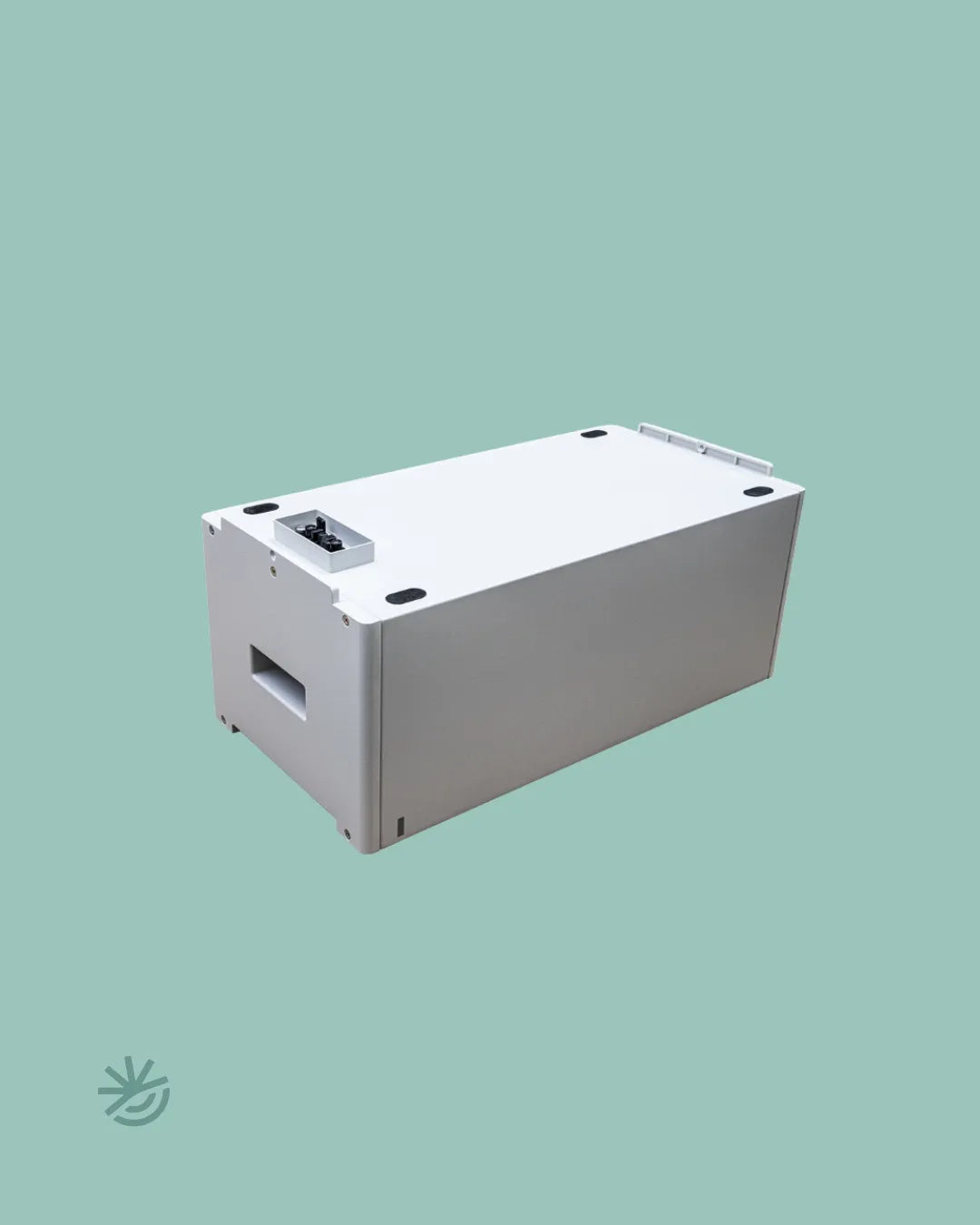

- 8 x BYD HVM Speichermodul mit je 2,76 kWh
Die Kommunikation erfolgt über RJ45 mit CAN oder RS485, der Batterieanschluss über MC4 Steckverbinder.
| Typ | Hochvolt-Batteriespeicher, modular stapelbar |
|---|---|
| Nutzbare Kapazität | 22,08 kWh |
| Batteriemodule | 8 x 2,76 kWh |
| Zellchemie | Lithium-Eisenphosphat (LFP), kobaltfrei |
| Nennspannung | 409,6 V |
| Betriebsspannungsbereich | 320 V bis 472 V |
| Max. Ausgangsstrom | 50 A, Spitzenstrom 75 A für 3 s |
| Max. Lade- und Entladeleistung | 20,48 kW |
| Systemwirkungsgrad | größer oder gleich 96 % |
| Steuereinheit | BYD BCU 2.0 inklusive Sockel |
| Parallelschaltung | bis zu 3 Türme, maximal 66,2 kWh |
| Kompatible Wechselrichter | Hybrid-Wechselrichter laut BYD Compatible Inverter List, unter anderem Fronius, SMA, Kostal, Sungrow |
| Aufstellung und Schutzart | IP55, Innenbereich und geschützter Außenbereich |
| Temperaturbereich | minus 10 °C bis plus 50 °C |
| Abmessungen (B x H x T) | 585 x 2160 x 298 mm |
| Gewicht | 319 kg |
| Zertifizierungen | VDE2510-50, IEC62619, CEC, CE, UN38.3 |
| Garantie | 10 Jahre |
Dieses Produkt wiegt 319.0 kg.
Versandkosten für dieses Produkt einzeln: 149 €. Abholung in Stettfeld: kostenlos.
Batteriespeicher liefern wir immer per Spedition, da es sich um Gefahrgut handelt. Ein Paketversand ist bei Batterien nicht möglich.
So einfach funktioniert unser Versand: Das Gesamtgewicht deiner Bestellung bestimmt die Versandkosten. Bis 30 kg liefern wir als Paket, darüber per Spedition auf der Palette mit telefonischer Ankündigung. Solarmodule reisen immer auf einer eigenen Palette und haben eine eigene Staffel. Alles kannst du auch kostenlos in 96188 Stettfeld abholen, meist schon nach 24 Stunden.
| Solarmodule | Preis | |
|---|---|---|
| 1 Stück bis volle Palette (36/37 Stück) | Spedition | 149 € |
| bis 40 Stück | Spedition | 169 € |
| bis 2 volle Paletten | Spedition | 249 € |
| bis 3 Paletten | Spedition | 349 € |
| über 3 Paletten | Individuelles Angebot | auf Anfrage |
| Gesamtgewicht | Versandart | Preis |
|---|---|---|
| bis 10 kg | Paket | 9,90 € |
| bis 30 kg | Paket | 29,90 € |
| bis 60 kg | Spedition | 69 € |
| bis 200 kg | Spedition | 99 € |
| bis 250 kg | Spedition | 129 € |
| bis 900 kg | Spedition | 149 € |
| bis 1.200 kg | Spedition | 199 € |
| bis 1.800 kg | Spedition | 249 € |
| bis 2.000 kg | Spedition | 279 € |
| bis 2.700 kg | Spedition | 299 € |
| über 2.700 kg | Individuelles Angebot | auf Anfrage |
| Abholung in 96188 Stettfeld | alle Produkte | kostenlos |
Bestellst du Solarmodule zusammen mit anderen Produkten, addieren sich beide Frachten, da Module auf einer eigenen Palette reisen. Batteriespeicher liefern wir immer per Spedition, da es sich um Gefahrgut handelt. Die genauen Versandkosten siehst du immer im Checkout. Alle Preise inklusive Mehrwertsteuer.
Fragen & Antworten
Häufig gestellte Fragen.
Mit welchen Wechselrichtern arbeitet die Battery-Box Premium HVM 22.1 zusammen?
Mit Hybrid-Wechselrichtern, die BYD in der Compatible Inverter List freigegeben hat, darunter Modelle von Fronius, SMA, Kostal und Sungrow. Entscheidend ist, dass der Wechselrichter den Spannungsbereich von 320 bis 472 V und einen Batteriestrom von 50 A abdeckt. Die Kommunikation läuft über CAN oder RS485.
Für welchen Stromverbrauch ist die HVM 22.1 sinnvoll?
Mit 22,08 kWh nutzbarer Kapazität passt die HVM 22.1 zu Haushalten ab etwa 10.000 kWh Jahresverbrauch sowie zu kleinen Gewerbebetrieben. Sie ist die größte Ausbaustufe eines einzelnen HVM Turms. Wärmepumpe und Elektroauto lassen sich damit auch über mehrere Abendstunden aus dem Speicher versorgen.
Welche Voraussetzungen gelten für die Installation?
Der Speicher wiegt 319 kg und ist 2160 mm hoch, der Aufstellort muss diese Last und Höhe tragen. Aufgestellt wird im Innenbereich oder im geschützten Außenbereich bei minus 10 bis plus 50 °C. Montage, Anschluss und Inbetriebnahme dürfen nur durch eine Elektrofachkraft erfolgen.
Lässt sich die HVM 22.1 später noch vergrößern?
Nicht innerhalb des Turms, denn acht Module sind das Maximum je Turm. Mehr Kapazität entsteht durch Parallelschaltung von bis zu drei identischen Türmen über eine Combiner Box, insgesamt bis 66,2 kWh. Die Türme müssen dieselbe Serie und dieselbe Modulanzahl haben.
Wie lange gilt die Garantie auf die Battery-Box Premium HVM?
Zehn Jahre nach den Garantiebedingungen von BYD. Voraussetzung sind die Installation durch einen Fachbetrieb, die fristgerechte Registrierung des Systems und der Betrieb innerhalb der zugelassenen Spannungs- und Temperaturgrenzen. Der Speicher ist nach VDE2510-50, IEC62619, CEC, CE und UN38.3 zertifiziert.
