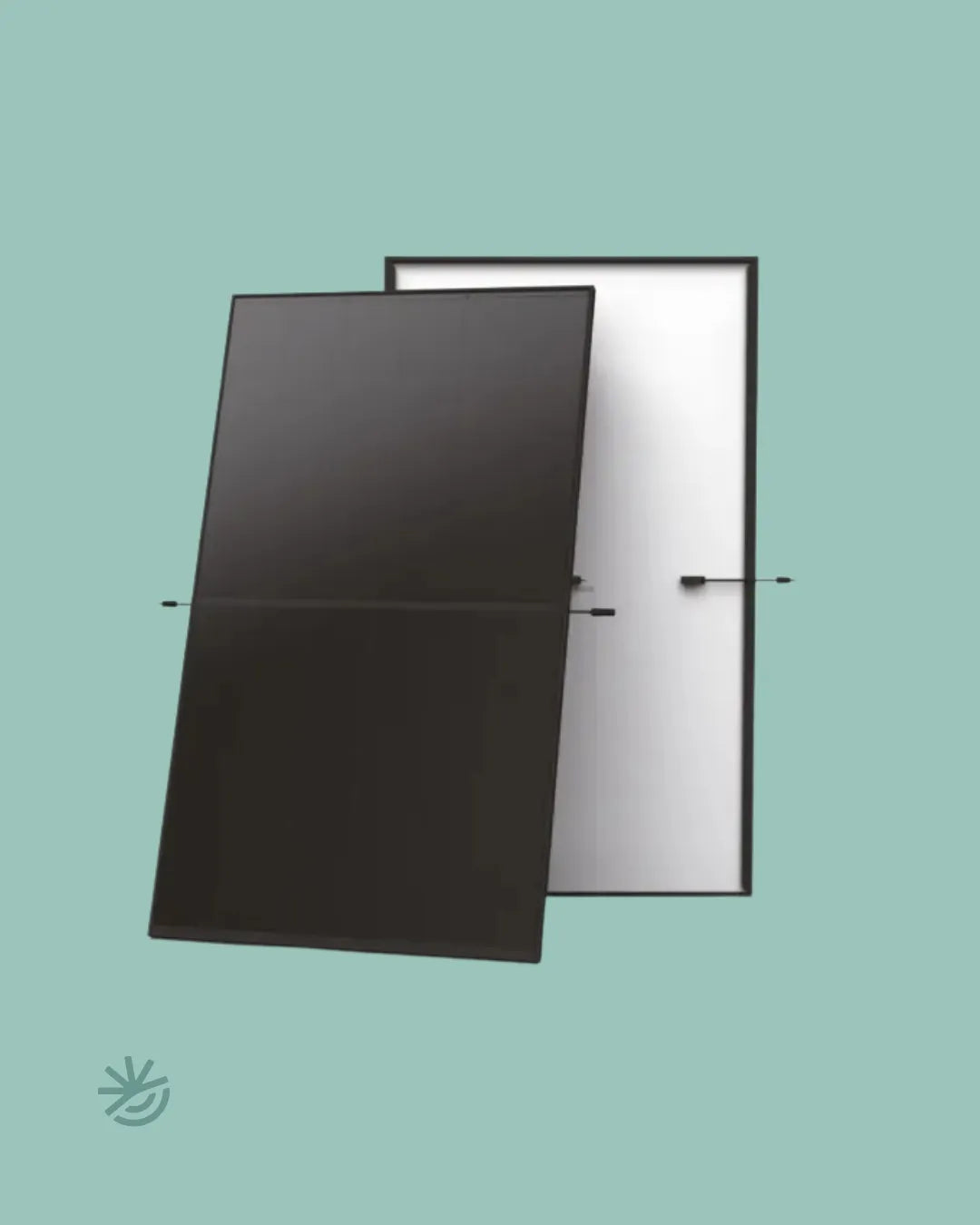

Trina Solar Vertex S+ TSM-505NEG18R.25 Solarmodul 505 W, Glas-Glas, Full Black
Abholung bei SolarOutlet - 96188 Stettfeld verfügbar
Gewöhnlich fertig in 24 Stunden
Das Trina Solar Vertex S+ TSM-505NEG18R.25 ist ein monokristallines Doppelglas-Solarmodul mit 505 Wp Nennleistung, 22,7 Prozent Modulwirkungsgrad und Full-Black-Optik. Es misst 1961 x 1134 x 30 mm, wiegt 23,5 kg und arbeitet bis 1500 V Systemspannung. Trina Solar gewährt 15 Jahre Produktgarantie und 30 Jahre Leistungsgarantie. Geeignet für Wohn- und Gewerbedächer.
Das Trina Solar Vertex S+ TSM-505NEG18R.25 ist ein monokristallines Doppelglas-Solarmodul mit 505 Wp Nennleistung im Full-Black-Design, ausgelegt für anspruchsvolle Wohn- und Gewerbeanlagen. Die Kombination aus 22,7 Prozent Modulwirkungsgrad, robustem Glas-Glas-Aufbau und hoher Widerstandsfähigkeit macht es zur Wahl für Dächer, auf denen je Quadratmeter viel Leistung untergebracht werden soll.
Das Modul arbeitet mit 108 monokristallinen Zellen im Layout 6 x 18 und 16 Busbars. Unter Standardtestbedingungen liefert es 40,30 V Leerlaufspannung und 15,89 A Kurzschlussstrom sowie 33,50 V und 15,09 A im Punkt maximaler Leistung. Die maximale Systemspannung beträgt 1500 V, der Temperaturkoeffizient der Leistung liegt bei -0,29 Prozent je Grad Celsius. Der Anschluss erfolgt über MC4 EVO 2 Stecker mit 1,4 m Kabellänge.

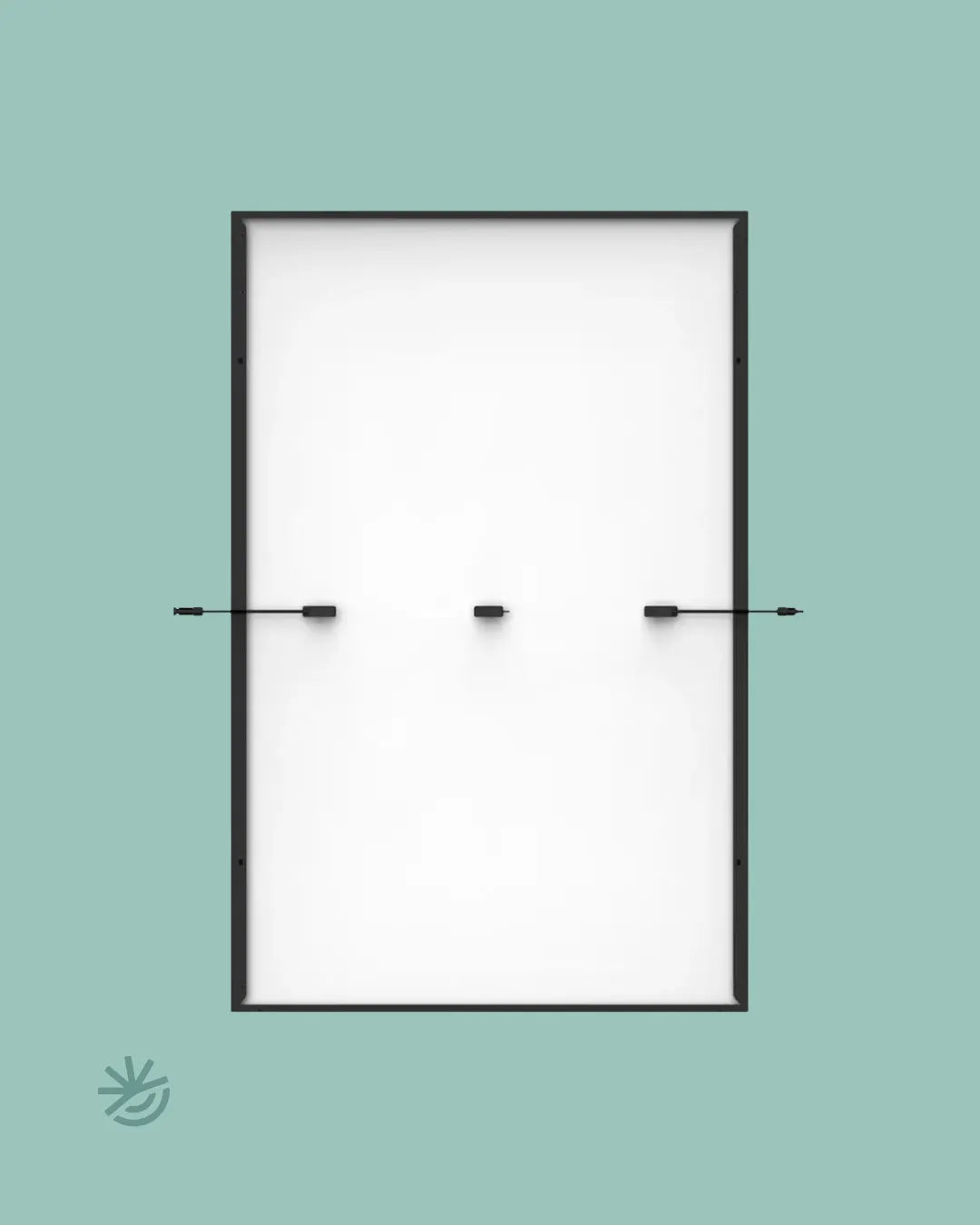

Der Aufbau besteht aus je 1,6 mm Glas auf Vorder- und Rückseite und einem schwarz eloxierten Aluminiumrahmen mit 30 mm Bauhöhe. Das Modul hält 5400 Pa Schneelast und 2400 Pa Windlast aus und ist nach IEC 61730 brandschutzgeprüft. Es arbeitet monofazial, die Glasrückseite dient der Haltbarkeit und nicht dem Rückseitenertrag.
Mit Abmessungen von 1961 x 1134 x 30 mm ist das Modul größer als zwei Quadratmeter, beachten Sie hierzu bitte die Bauordnung Ihres Bundeslandes. Das Gewicht beträgt 23,5 kg. Trina Solar gewährt 15 Jahre Produktgarantie und 30 Jahre Leistungsgarantie und unterstreicht damit die Qualität und Langlebigkeit dieses Moduls.
Produktvorteile
- Mit 505 Wp und 22,7 Prozent Modulwirkungsgrad bringt das Modul viel Leistung auf begrenzte Dachfläche.
- Das durchgehende Full-Black-Design fügt sich optisch ruhig in dunkle Dacheindeckungen ein.
- Die Doppelglas-Konstruktion mit 1,6 mm Glas auf beiden Seiten ist widerstandsfähig gegen Feuchtigkeit und mechanische Lasten.
- Die Beständigkeit gegen Feuer ist nach IEC 61730 nachgewiesen.
- 30 Jahre Leistungsgarantie sichern den Ertrag über die typische Anlagenlaufzeit ab.
Lieferumfang
- 1 x Trina Solar Vertex S+ TSM-505NEG18R.25 Solarmodul mit werkseitig montierter Anschlussdose und MC4 EVO 2 Steckern
Versand erst ab 10 Stück möglich. Bestellungen über 36 Stück zu Sonderkonditionen. Schreiben Sie uns eine E-Mail an info@solaroutlet.de
| Typ | Monokristallines Doppelglas-Solarmodul, Full Black |
|---|---|
| Nennleistung | 505 Wp |
| Zelltechnologie | Monokristallin, 108 Zellen (6 x 18), 16 Busbars |
| Modulwirkungsgrad | 22,7 % |
| Leerlaufspannung (Voc) | 40,30 V |
| Kurzschlussstrom (Isc) | 15,89 A |
| MPP-Spannung (Vmpp) | 33,50 V |
| MPP-Strom (Impp) | 15,09 A |
| Temperaturkoeffizient Pmax | -0,29 %/°C |
| Max. Systemspannung | 1500 V |
| Bifazial | Nein, monofazial |
| Abmessungen | 1961 x 1134 x 30 mm |
| Gewicht | 23,5 kg |
| Mechanische Belastbarkeit | 5400 Pa Schneelast, 2400 Pa Windlast |
| Anschluss | MC4 EVO 2, Kabellänge 1,4 m |
| Rahmen | Schwarz eloxiertes Aluminium, gerahmt, 30 mm |
| Produktgarantie | 15 Jahre |
| Leistungsgarantie | 30 Jahre |
Dieses Produkt wiegt 25.0 kg.
Solarmodule liefern wir ab 1 Stück sicher auf der eigenen Palette: 149 € bis zur vollen Palette (36/37 Stück). Abholung in Stettfeld ist immer kostenlos.
So einfach funktioniert unser Versand: Das Gesamtgewicht deiner Bestellung bestimmt die Versandkosten. Bis 30 kg liefern wir als Paket, darüber per Spedition auf der Palette mit telefonischer Ankündigung. Solarmodule reisen immer auf einer eigenen Palette und haben eine eigene Staffel. Alles kannst du auch kostenlos in 96188 Stettfeld abholen, meist schon nach 24 Stunden.
| Solarmodule | Preis | |
|---|---|---|
| 1 Stück bis volle Palette (36/37 Stück) | Spedition | 149 € |
| bis 40 Stück | Spedition | 169 € |
| bis 2 volle Paletten | Spedition | 249 € |
| bis 3 Paletten | Spedition | 349 € |
| über 3 Paletten | Individuelles Angebot | auf Anfrage |
| Gesamtgewicht | Versandart | Preis |
|---|---|---|
| bis 10 kg | Paket | 9,90 € |
| bis 30 kg | Paket | 29,90 € |
| bis 60 kg | Spedition | 69 € |
| bis 200 kg | Spedition | 99 € |
| bis 250 kg | Spedition | 129 € |
| bis 900 kg | Spedition | 149 € |
| bis 1.200 kg | Spedition | 199 € |
| bis 1.800 kg | Spedition | 249 € |
| bis 2.000 kg | Spedition | 279 € |
| bis 2.700 kg | Spedition | 299 € |
| über 2.700 kg | Individuelles Angebot | auf Anfrage |
| Abholung in 96188 Stettfeld | alle Produkte | kostenlos |
Bestellst du Solarmodule zusammen mit anderen Produkten, addieren sich beide Frachten, da Module auf einer eigenen Palette reisen. Batteriespeicher liefern wir immer per Spedition, da es sich um Gefahrgut handelt. Die genauen Versandkosten siehst du immer im Checkout. Alle Preise inklusive Mehrwertsteuer.
Fragen & Antworten
Häufig gestellte Fragen.
Passt das Trina Vertex S+ TSM-505NEG18R.25 zu meinem Wechselrichter?
Ja, in nahezu allen Fällen. Das Modul liefert 40,30 V Leerlaufspannung und 15,89 A Kurzschlussstrom bei einer maximalen Systemspannung von 1500 V. Damit passt es in die üblichen MPP-Bereiche von String- und Hybrid-Wechselrichtern. Prüfen Sie vor der Auslegung die Strangspannung bei tiefen Temperaturen und den maximalen Eingangsstrom je MPP-Tracker.
Wie viele Module brauche ich für 10 kWp?
20 Module. Bei 505 Wp je Modul ergeben 20 Stück eine Generatorleistung von 10,1 kWp. Für 5 kWp sind zehn Module nötig, für 15 kWp dreißig. Rechnen Sie mit rund 2,22 m² Fläche je Modul, 20 Module belegen also etwa 45 m² Dachfläche zuzüglich Randabstand.
Was ist bei der Montage zu beachten?
Das Modul ist mit 1961 x 1134 mm größer als zwei Quadratmeter. In mehreren Bundesländern greift ab dieser Größe die Landesbauordnung mit zusätzlichen Anforderungen an Verglasung und Absturzsicherung. Klären Sie das vor der Planung. Für Transport und Montage sollten zwei Personen eingeplant werden, das Modul wiegt 23,5 kg.
Ist das Modul bifazial?
Nein. Das TSM-505NEG18R.25 ist ein monofaziales Doppelglas-Modul. Die Rückseite besteht aus Glas, erzeugt aber keinen zusätzlichen Ertrag. Der Vorteil der Glas-Glas-Bauweise liegt in der geringeren Degradation sowie der besseren Beständigkeit gegen Feuchtigkeit, Ammoniak und mechanische Lasten.
Welche Garantie gewährt Trina Solar?
Trina Solar gewährt 15 Jahre Produktgarantie und 30 Jahre Leistungsgarantie auf das TSM-505NEG18R.25. Die Leistungsgarantie sichert eine lineare Mindestleistung über die gesamte Laufzeit zu, die Produktgarantie deckt Material- und Verarbeitungsfehler ab. Die Abwicklung läuft über den Hersteller, bewahren Sie den Kaufbeleg daher auf.
